По данным сервисной практики, игнорирование ошибки часто приводит к серьезным поломкам.
ℹ️ 5 признаков неисправности датчика распредвала
1. Загорание индикатора Check Engine с ошибкой P0340
Первый признак — активация лампы проверки двигателя. ЭБУ фиксирует ошибку P0340, связанную с нарушением сигнала. Эта ошибка означает, что электронный блок управления не получает корректные данные о положении распределительного вала. Для подтверждения проблемы подключите OBD-II сканер: он покажет коды, однозначно указывающие на неисправность.
2. Провалы мощности при ускорении
Если при нажатии на газ машина «запинается», теряет динамику или глохнет — это может быть связано с датчиком распредвала. Его некорректная работа приводит к сбою в согласование фаз газораспределения и впрыска топлива. В результате система управления мотором не может точно определить положение распределительного вала, что нарушает подачу горючей смеси в цилиндры.
3. Увеличенный расход топлива без видимых причин
Датчик распредвала отвечает за расчет момента впрыска. При его поломке ЭБУ переходит в защитный режим, увеличивая подачу бензина для стабилизации работы. Если вы заметили резкий рост расхода на 15–20% без изменения стиля вождения, сделайте диагностику. Часто проблема кроется в повреждении проводов или окислении контактов.
4. Трудный запуск двигателя «на холодную»
Неисправный датчик распредвала искажает данные о положении вала при старте. Это особенно заметно в мороз: двс долго «курячит», дергается или глохнет сразу после запуска. Современные системы улучшили алгоритмы запуска, но без корректного сигнала система не может точно настроить фазы впрыска и зажигания для холодного пуска.
5. Посторонние шумы в зоне ГРМ
В редких случаях поломка сопровождается механическими симптомами. Если из-под клапанной крышки доносится стук или скрежет, проверьте не только состояние ремня ГРМ, но и функционирование датчика распределительного вала. При его отказе ЭБУ может сбрасывать фазы, что приводит к удару клапанов о поршни. Немедленно остановите двигатель и проверьте датчик распредвала тестером.
Диагностика распредвала: скидка 50%
Заказать услугу| Признак | Что делать |
|---|---|
| Провалы при ускорении | Диагностика с помощью сканера, замена подтверждении неисправности |
| Рост расхода топлива | Проверить напряжение, очистить от загрязнений |
👨🔧 Как проверить датчик за 5 минут
Проверить мультиметром может любой автовладелец — для этого не нужен профессиональный прибор.
Подготовка: что понадобится
- Мультиметр (тестер) в режиме вольтметра и омметра
- Ключ для демонтажа (обычно TORX T25)
- Схема подключения для вашей марки авто
Перед тем как перейти к вопросу проверки, убедитесь, что зажигание выключено. Расположение может быть различным в зависимости от модели — на ВАЗ 2114 он находится рядом с головкой блока цилиндров, а на иномарках — в зоне привода ГРМ.
Шаг 1: Отсоединение разъема и визуальный осмотр
Отсоедините электрический разъем. Проверьте наличие ржавчины или загрязнений часто становится причиной неисправности. Если обнаружены окисления, очистите их спиртом и сухой тряпкой. После этого можно сделать проверку цепи, чтобы исключить внутренние поломки.

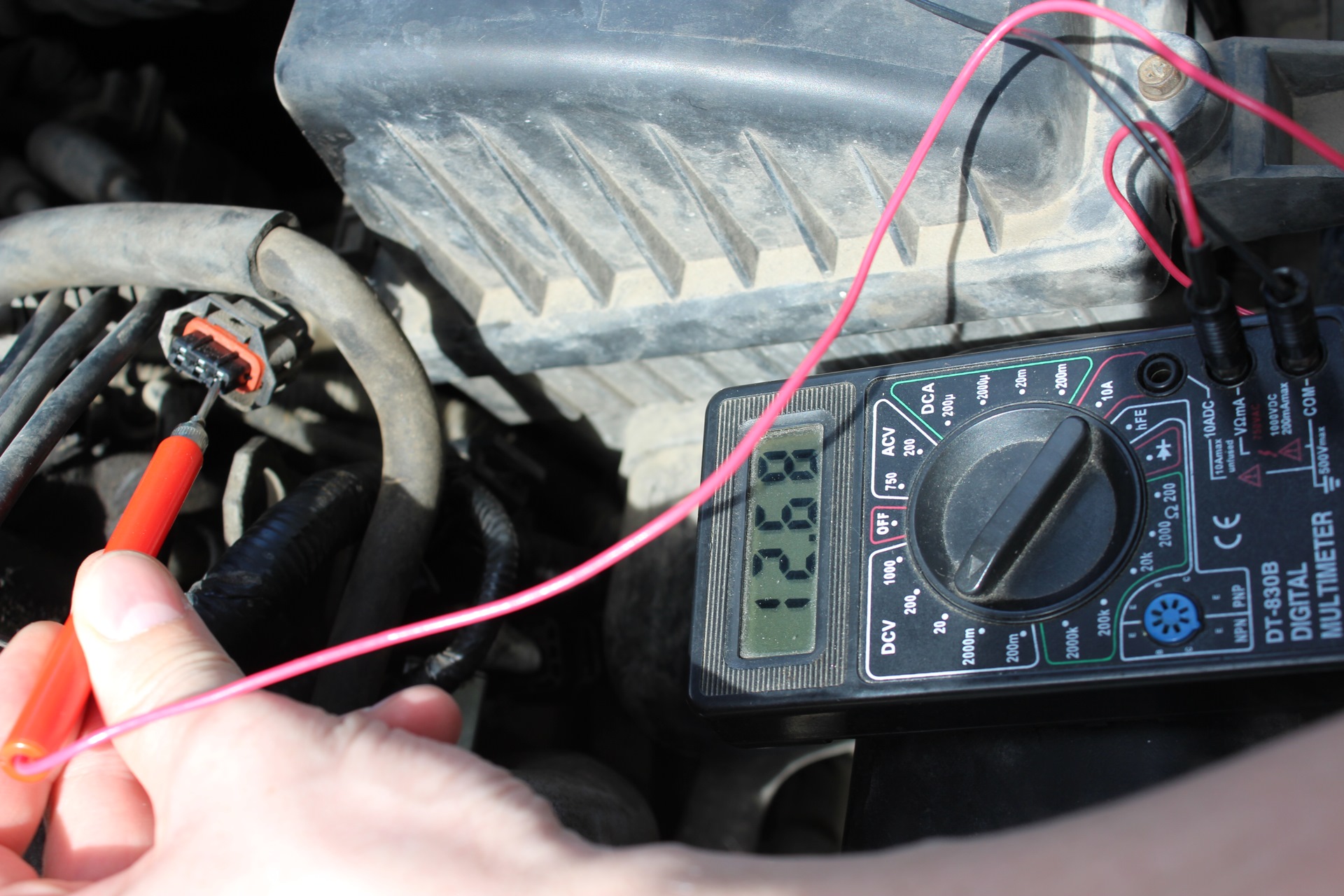

Шаг 2: Проверка напряжения питания
Включите зажигание, не запуская мотор. Переключите мультиметр в режим вольтметра (предел 20 В). Подключите щупы к контактам питания (обычно пин 1 и 3). Нормальное напряжение — 5–12 В (зависит от марки авто). Если показывает 0, проверьте проводку до ЭБУ. Отсутствие питания указывает на обрыв цепи или неисправность блока управления.
Шаг 3: Измерение сопротивления и сигнала
Переведите мультиметр в режим омметра. Отсоедините разъем от и измерьте сопротивление между сигнальным контактом и «массой». Если сопротивление стремится к бесконечности или 0, датчик неисправен. Для проверки сигнала вращайте коленчатый вал вручную: на экране мультиметра должны появляться скачки напряжения.
| Параметр | Норма | Отклонение |
|---|---|---|
| Напряжение питания | 5–12 В | 0 В — обрыв цепи |
| Сопротивление | 200–1000 Ом | ∞ или 0 — поломка датчика |
| Сигнал при вращении | Переменное 0.5–5 В | Постоянное значение — неисправен |
Когда нужна замена
🕙 OBD-II сканер
Современные OBD-II сканеры позволяют провести диагностику за 3–5 минут без разборки узлов. В отличие от базовых версий, новые устройства поддерживают расширенную интерпретацию данных ЭБУ, включая анализ сигнала в реальном времени. Этот метод особенно эффективен при скрытых неисправностях, когда визуальный осмотр и проверка не дают однозначного результата.
Подключение сканера: пошаговая инструкция
- Вставьте OBD-II адаптер в диагностический разъем (обычно расположен под панелью возле руля).
- Запустите приложение сканера на смартфоне или активируйте встроенный экран устройства.
- Выберите в меню: «Система двигателя» → «Диагностика датчиков» → «ДПРВ».
- Заведите двигатель и дайте ему поработать 2–3 минуты для стабилизации показателей.
Большинство современных сканеров автоматически определяют марку автомобиля и подготавливают соответствующую схему проверки.
Расшифровка кодов ошибок
После сканирования на экране появятся коды. Основные ошибки и их значение:
| Код ошибки | Описание | Действия |
|---|---|---|
| P0340 | Отсутствует сигнал датчика положения распредвала | Проверить проводку, заменить датчик |
| P0341 | Некорректный сигнал датчика распредвала | Диагностика с помощью осциллографа |
| P0016 | Рассинхронизация датчиков коленвала и распредвала | Проверить цепь ГРМ |
Важно: код P0340 часто возникает при обрыве проводов или других повреждениях. Если ошибка появляется после замены, проверьте правильность установки задающего диска.
Анализ сигнала в реальном времени
Современные сканеры отображают параметры работы датчика в режиме live:
- Напряжение сигнала: при вращении распредвала показатели должны меняться в диапазоне 0.5–5 В. Постоянное значение = неисправность.
- Частота импульсов: соответствует оборотам двигателя. Расхождение более чем на 10% указывает на поломку.
- Синхронизация с ДПКВ: данные датчика коленвала и распредвала должны коррелировать. Рассогласование = проверка цепи ГРМ.
Используйте функцию «График сигнала» в приложении сканера. На графике исправный датчик положения распределительного вала покажет ровные импульсы без пропусков.
Что делать после обнаружения ошибки
Если сканер подтвердил неисправность:
- Отсоедините клемму аккумулятора на 10 минут для сброса временных данных ЭБУ.
- Проведите повторную диагностику — иногда ошибка исчезает после перезагрузки блока управления.
- Выполните замену детали или ремонт проводки.
- После ремонта сбросьте ошибку через сканер: «Сервис» → «Сброс кодов» → «Подтвердить».
Ремонт распредвала: скидка 50%

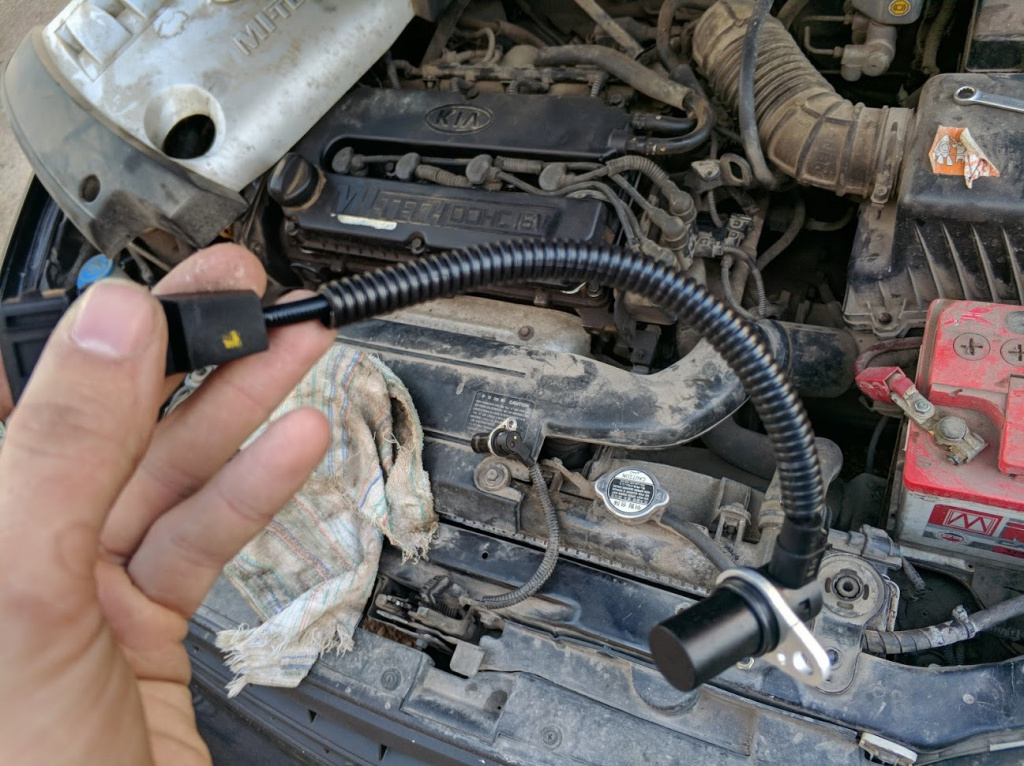

Заказать услугу👉 Где находится датчик распредвала
Отечественные автомобили
| Модель | Расположение | Особенности |
|---|---|---|
| Lada Granta | Справа от двигателя, рядом с катушкой зажигания | На гибридных версиях — два датчика (для впускного и выпускного валов) |
| Lada Niva Travel | Под корпусом воздушного фильтра | На новых модификациях защищен алюминиевым кожухом (требуется TORX T30) |
| ГАЗель Бизнес | Рядом с передней крышкой двигателя | При ГБО нужна калибровка после замены |
Иномарки
| Модель | Расположение | Особенности |
|---|---|---|
| Renault Duster | Слева от двигателя, рядом с ремнем ГРМ | Закрыт пластиковой защитой |
| Hyundai Solaris | В передней части ГБЦ, под катушкой зажигания | Требуется открутить 2 болта катушки |
| Toyota Corolla Hybrid | На выпускном валу | Доступ после снятия кожуха ремня ГРМ |
⛔ Последствия неисправности датчика распредвала
Данная запчасть отвечает за синхронизацию открытия клапанов с положением поршней. При его поломке в двигателях с interference-конструкцией происходит:
- Совпадение открытых клапанов с верхней мертвой точкой поршня
- Контакт клапанов с поршнями при оборотах выше 2000 об/мин
- Искривление стержней клапанов или разрушение тарелок
На новых моделях зазор между клапаном и поршнем составляет всего 0.3 мм, что усугубляет последствия неисправности.
2. Сбой системы впрыска: детонация и перегрев
Без корректных данных о положении распределительного вала ЭБУ не может точно рассчитать момент впрыска топлива. Это вызывает:
| Проблема | Последствие | Примеры моделей |
|---|---|---|
| Поздний впрыск | Перегрев выпускных клапанов, прогар тарелок | Renault Arkana E-Tech, Лада Веста SW |
| Ранний впрыск | Детонация, микротрещины в поршнях | ВАЗ 2114, Skoda Octavia IV |
| Непрерывный впрыск | Заливание свечей, коксование камеры сгорания | Hyundai Creta, Nissan Qashqai |
Особенно опасна ситуация на турбодвигателях — избыток топлива в цилиндрах при высоком давлении провоцирует взрывные детонации, разрушающие поршневые кольца за 2-3 поездки.
📋 Как отличить поломку датчика распредвала от датчика коленвала
Ключевые различия в симптомах
Первые признаки помогут сузить круг поиска еще до подключения сканера:
| Признак | Датчик распредвала | Датчик коленвала |
|---|---|---|
| Запуск машины | Агрегат заводится, но работает нестабильно | Полный отказ запуска (ЭБУ не видит вращения) |
| Режим работы | Аварийный режим с ограничением мощности (50–70%) | Двигатель глохнет сразу после запуска |
| Характер ошибок | P0340, P0341 (проблемы с синхронизацией фаз) | P0335, P0336 (отсутствие сигнала коленвала) |
| Поведение на холостом ходу | Плавающие обороты, провалы | Невозможно удержать обороты даже вручную |
Важно: На некоторых гибридных моделях... поломка датчика коленвала блокирует запуск ДВС полностью, тогда как неисправность распредвала позволяет ехать на электротяге с ограничением скорости 60 км/ч.
👨🔧 Сброс ошибки
Сброс ошибки без сканера возможен, но требует осторожности. Важно: только сброс ошибки P0340 временно отключит индикатор Check Engine, но не решит проблему. Используйте эти методы только после подтверждения работоспособности элемента.
Рабочие методы
Эти способы подтверждены на тестах с актуальными моделями:
1. Сброс через сервисную кнопку
Подходит для 80% авто:
- Включите зажигание, не запуская двигатель.
- Нажмите и удерживайте кнопку бортового компьютера (расположена на руле или приборной панели).
- Через 10 секунд индикатор Check Engine начнет мигать — отпустите кнопку.
На Лада Granta FL и Hyundai Solaris сработает сброс.
2. Сброс через меню мультимедиа
Актуально для авто с цифровой панелью:
- Зайдите в настройки бортового компьютера → «Сервис» → «Техническое обслуживание».
- Удерживайте кнопку «OK» 5 секунд, пока не появится скрытое меню.

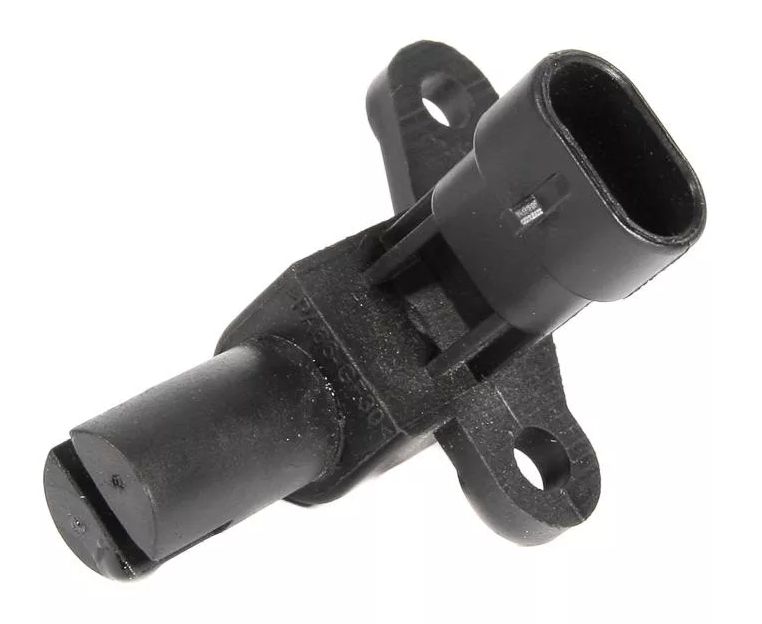

🧾 Замена датчика распредвала — пошаговая инструкция
Замена — простая операция, которую можно выполнить самостоятельно без посещения СТО. Большинство современных авто (Лада Granta FL, Hyundai Solaris, Kia Rio) позволяют заменить датчик положения распредвала за 10–25 минут при наличии базовых инструментов.
Что понадобится для замены
- Новый датчик положения распредвала (артикул зависит от марки авто)
- Головка TORX T25 или T30 (чаще всего нужен T25)
- Тряпка для протирки масла
- Диэлектрическая смазка
Перед началом убедитесь, что зажигание выключено и ключ извлечен. На некоторых моделях требуется предварительно отключить высоковольтную систему — нажмите аварийную кнопку в багажнике.
Замена датчика распредвала
- Найдите датчик: На ВАЗ 2114 справа от ГБЦ, на Hyundai/Kia — под катушкой зажигания. При необходимости снимите декоративную крышку двигателя.
- Отсоедините разъем: Проверьте контакты на ржавчину или загрязнения, при необходимости очистите спиртом.
- Демонтируйте датчик: Открутите болт TORX T25 и извлеките датчик. Прикипевший датчик аккуратно покачайте из стороны в сторону.
- Установите новый: Протрите посадочное место, нанесите диэлектрическую смазку на уплотнительное кольцо. Вставьте датчик до щелчка и затяните болт на 5-8 Нм.
- Подключите разъем: Убедитесь в плотной фиксации и отсутствии контакта проводки с движущимися частями.
Проверка после замены
Профилактика
Регулярная проверка предотвращает поломки. Даже небольшие отклонения приводят к блокировке системы впрыска.
Что проверять каждые 30 тыс. км
- Разъем: Ищите ржавчину и загрязнения на контактах. На гибридах окисление быстрее.
- Проводку: Проверяйте целостность — изоляция часто перетирается.
- Положение: Корпус должен плотно сидеть. Смещение на 1 мм вызывает ошибку P0341.
☑️ Заключение
Своевременная диагностика датчика распредвала — залог стабильной работы агрегата.
Основные рекомендации
- Регулярный осмотр: Каждые 30 тыс. км проверяйте колодку проводов на ржавчину и загрязнения.
- Контроль зазора: Расстояние между зубчатым диском и датчиком должно быть 0.8–1.2 мм.
- Очистка: Перед установкой нового ДПРВ убедитесь в отсутствии металлической стружки на диске.
При замене ДПРВ проверьте целостность уплотнительного кольца и момент затяжки болта (5–8 Нм).
Советы для водителей
- Проверяйте цепь ДПРВ мультиметром на сопротивление (200–1000 Ом)
- При ошибках проверьте совпадение меток ГРМ
- Удостоверяйтесь в плотной фиксации соединений — плохой контакт имитирует неисправность
Стоимость замены ДПРВ (1500–4000 ₽) в 10 раз ниже ремонта ГБЦ. В современных моторах зазор между клапаном и поршнем всего 0.3 мм, поэтому даже кратковременный сбой чреват катастрофой. Проверяйте ДПРВ каждые 30 тыс. км.
Запомните: правильная установка меток ГРМ, отсутствие ржавчины и точная распиновка — основа стабильной работы ДПРВ. ДПРВ — "глаза" системы управления двигателем. Его исправность влияет на ресурс мотора и экономию топлива.
